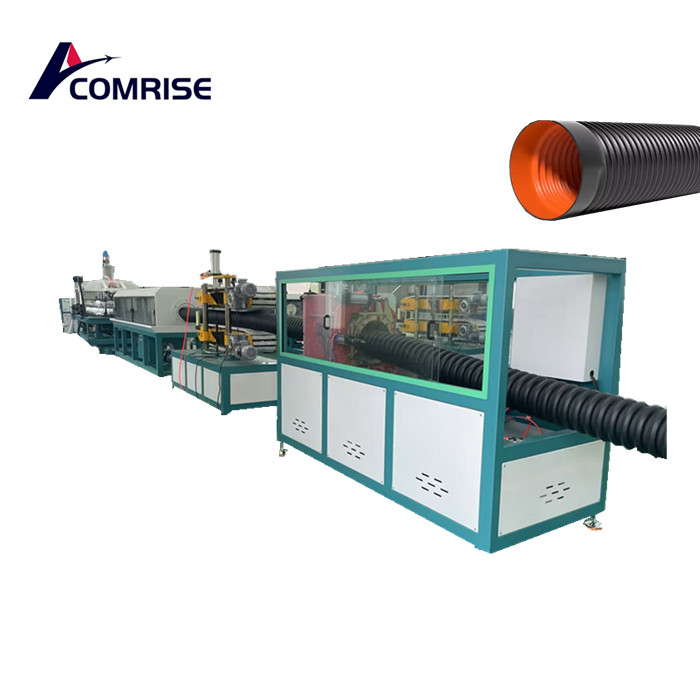

Macchina per tubo ondulata a doppia parete di grande diametro

Macchina per tubo ondulata a doppia parete di grande diametro è un prodotto maturo con vantaggi come leggero, basso costo, resistenza alla corrosione, buona rigidità dell'anello e buona elasticità. La nostra azienda sviluppa la linea di produzione di estrusione di tubi a doppia parete PE da oltre 20 anni. Abbiamo una serie completa di macchine a tubi ondulati a doppia parete: orizzontale, verticale e navetta. Le nostre macchine possono elaborare vari materiali, tra cui HDPE, PP, PVC, ecc.

Vantaggi delle caratteristiche tecniche Machinesmain

1. L'attrezzatura di produzione di estrusione è dotata di due estrusori, estrusione di CO a doppio strato, materiali di base stabili e plasticalizzazione eccellente.

2.La valvola di controllo proporzionale importata regola la pressione dell'aria di stampaggio, che è stabile e affidabile.

3. Doppio stampo di estrusione composito a spirale di canale, trattamento di lucidatura del nitruro di superficie.

4. Dispositivo di regolazione dello spessore della parete a doppio strato. Espansione del doppio strato di materiale a tubo online.

5. Le direzioni orizzontali, orizzontali e verticali del banco di lavoro sono regolabili in tre dimensioni.

6. Il banco da lavoro è dotato di un sistema di protezione automatica di uscita automatica.

7. Centro di lubrificazione automatica.

8. Il modulo è realizzato in una lega di alluminio speciale, che è leggero, forte, resistente all'usura e ha un basso efficienza di espansione.

Il modulo di stampaggio è raffreddato ad aria e raffreddato ad acqua, con un buon effetto di raffreddamento e una velocità di stampaggio veloce.

L'intera linea è controllata dal microcomputer PLC, che mostra intuitivamente la temperatura, la pressione, i guasti e altre immagini della soluzione e ha la funzione di memoria del processo di estrusione.

Può usare materiali granulari o polvere per estrusione PE, PP, PVC.

Le macchine verticali, orizzontali e shuttle sono disponibili per la selezione.

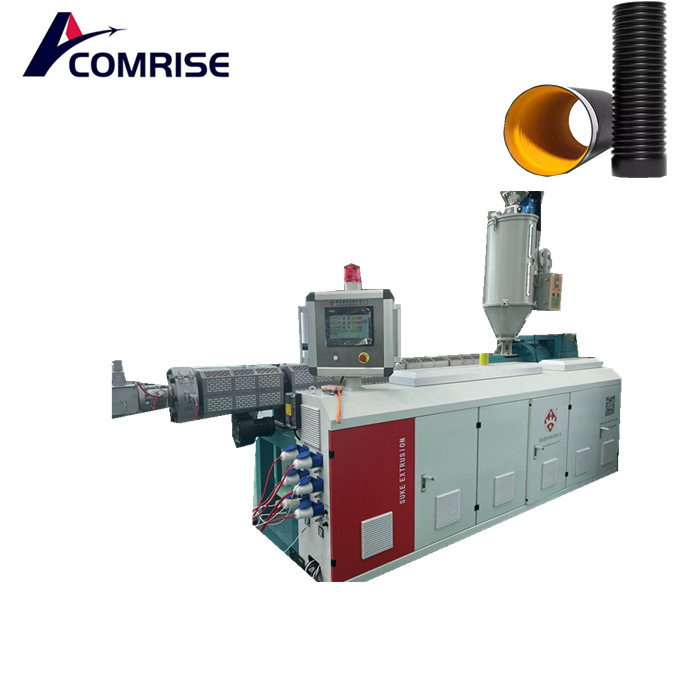

(1) Extrusder a vite singola.1.1 Siemens AG

1.2 Struttura a spirale della canna per pistola

1.3 Design speciale di viti

1.4 riscaldatore in ceramica raffreddato ad aria

1.5 cambio di alta qualità

L'estrustore adotta la soluzione tampone per l'alimentazione forzata e il consumo di energia del motore di azionamento principale è ridotto del 30%.

Il sistema di estrusione adotta un grande rapporto L/D di 36: 1 per ottenere una maggiore efficienza e un'estrusione di prodotti più stabile.

La regolazione dello spessore della parete della testa dello stampo può essere effettuata durante il funzionamento della macchina. Pertanto, con un aumento della produzione,

Perdita di materiale ridotta.

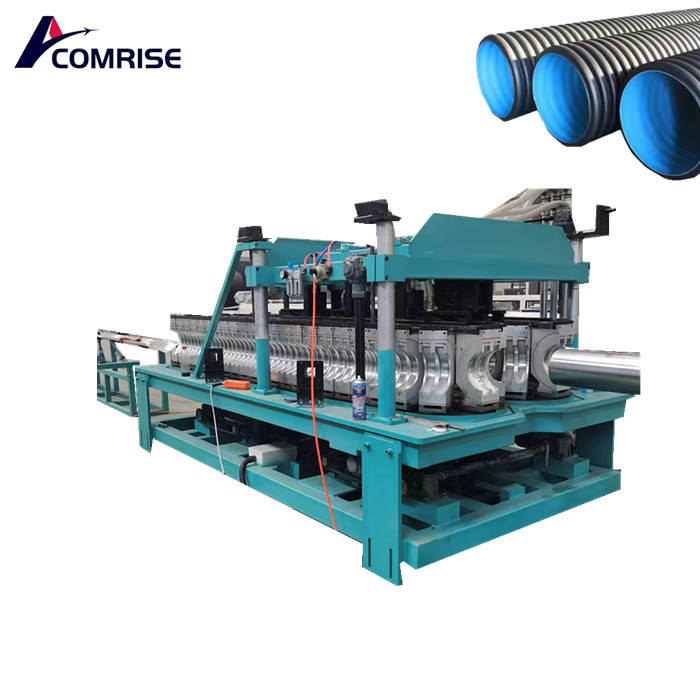

(2) macchine ondulate e stampi ondulati2.1 touchscreen Siemens e PLC

2.2 Sistema di regolamentazione superiore

2.3 Sistema di regolazione del framework

2.4 Sistema di regolazione della tensione

2.5 Sistema di lubrificazione automatica

2.6 Valvola proporzionale

2,7 alimentatore di backup UPS

2.8 Sistema di raffreddamento a stampo

2,9 ingranaggio di trasmissione e rack

2.10 Strumenti di stampo

Tecnologia di raffreddamento a circolazione ad anello chiuso ad alta velocità. Sistema di raffreddamento a circolazione dell'acqua a circuito chiuso.

36 set di stampi corrispondenti significano che non è necessario regolare l'allineamento dopo aver modificato le dimensioni dello stampo.

Progettazione del tubo dell'acqua di brevetto, non è necessario disassemblare il tubo dell'acqua durante la sostituzione dello stampo

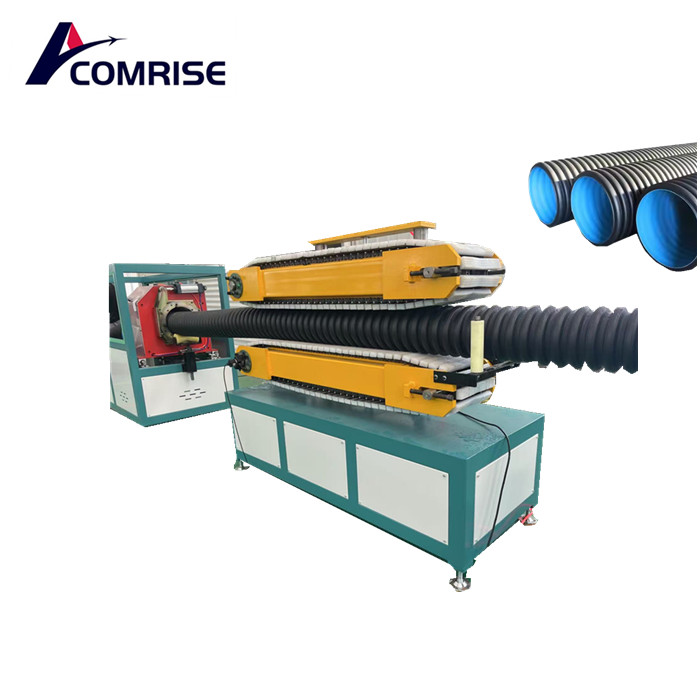

(3) Macchina di trazione

Utilizzato per tirare i tubi

(4) Dispositivo di bloccaggio in alluminio.

4.2 Doppio taglio della lama

4.3 Sistema di sincronizzazione

Strumenti di taglio controllati da Siemens PLC, utensili da taglio a doppia lama. Dotato di dispositivi di ispezione precisi per garantire che lo strumento di taglio sia posizionato accuratamente nella posizione corretta sul tubo ondulato a doppia parete. L'intero processo di taglio è preciso e completamente automatizzato
